12v鋰電池組裝方法（圖文并茂，簡單易懂）

現在生活中很多充電電器內部使用的都是鋰電池，有軟包的，圓柱的，長方形的等等。



其中圓柱鋰電池根據大小又分為各種型號，像最常見的18650，22650，32650等等。像18650這個型號中的數字18是表示電池直徑，65代表著電池的長度，0表示電池為圓柱體。



單節鋰電池電壓一般為3.2V至3.7v，很多電子設備使用的電壓都是12V，所以我們需要用多個鋰電池組成一組才能達到12v，鋰電池組裝還需要搭配一塊保護板。



保護板的主要用處是起到過載保護，短路保護，過熱保護，低壓保護，過壓保護，電池平衡，過充保護等等，主要是保護電池不被損壞。



由于單節電池容量比較小，所以保定星馳小編準備了12節32650鋰電池，四個串聯成一組12V，然后再把三組12V的并聯，容量和電壓都提升了。

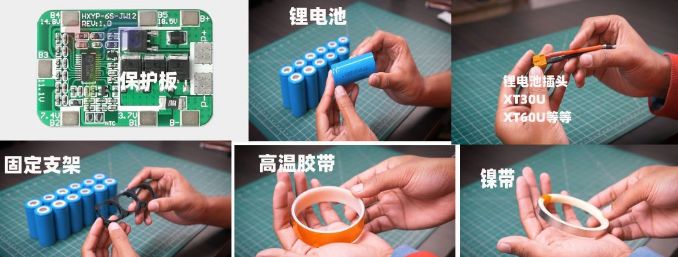

組裝電池需要用到鎳帶，高溫膠帶，電池支架這些東西。

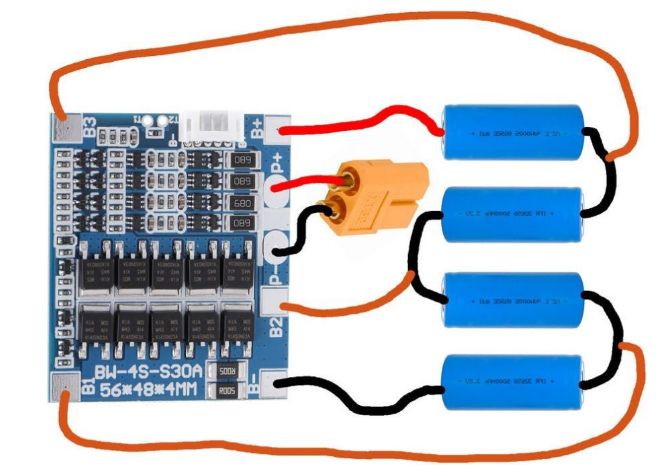

一般連接鋰電池都是用點焊接把鎳帶點上去，沒有點焊機的可以用砂紙把電池兩頭打磨一下，就可以用電烙鐵焊接了。下圖是電池和保護板的連接方式，圖雖然簡陋，但是通俗易懂。

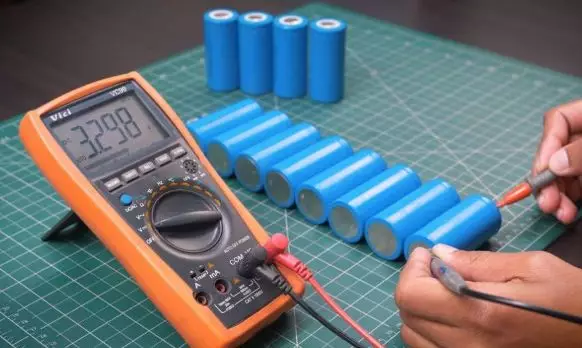

拿到電池線路、測測電壓，看看容量是否相同，如果容量不同，不要焊接到一起

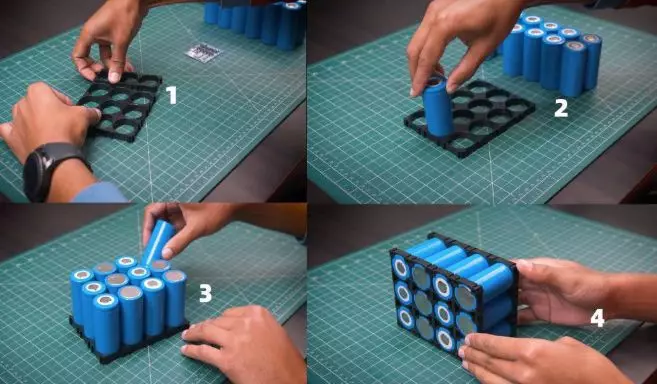

然后把電池和電池座裝起來，按一正一負的規律排列。

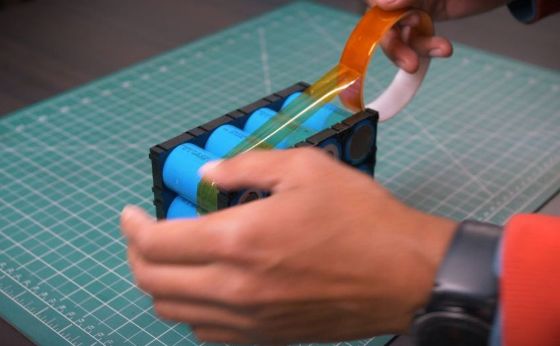

然后把耐溫膠帶纏上去。

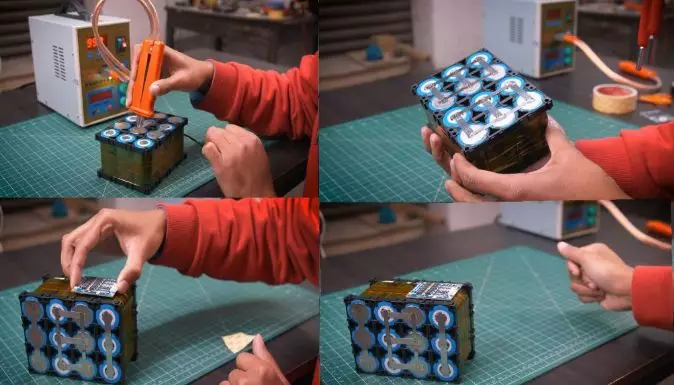

用鎳帶將電池連接起來，沒有點焊機用電烙鐵就行。順便把保護板粘在膠帶上面。

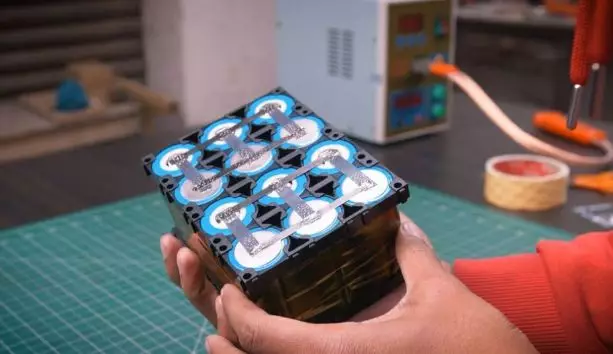

鎳帶點焊的效果，這里要區分好哪個和哪個連接，不然會造成短路。

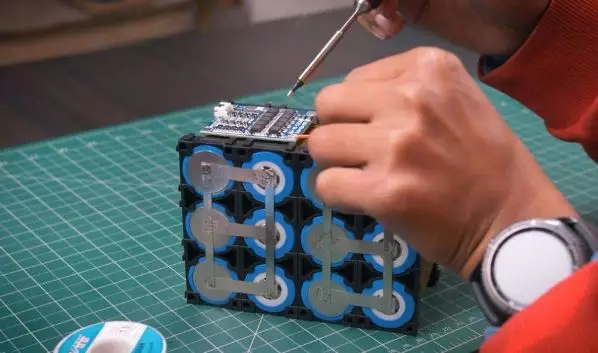

然后焊接保護板和插頭，一般保護板都會詳細標明連接方式，用電線連接就可以了。

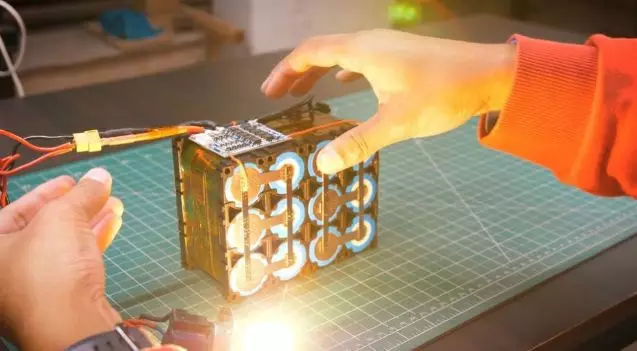

如果覺得一個插頭太少可以再增加一個，12V鋰電池就制作完成了。

以上就是保定星馳小編整理的12v鋰電池組裝方法，如果您還有其他問題歡迎聯系我們，感謝您觀看12v鋰電池組裝方法文章。
